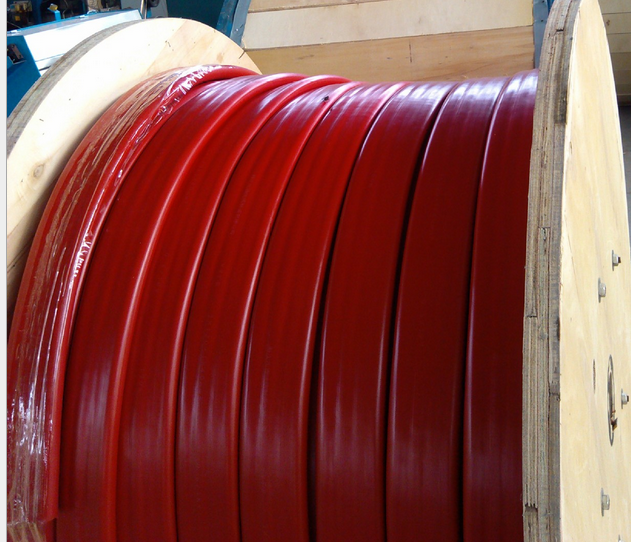

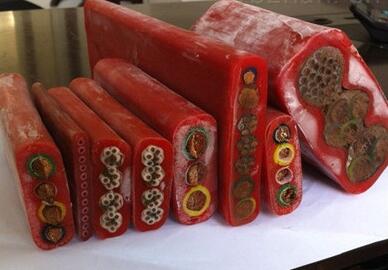

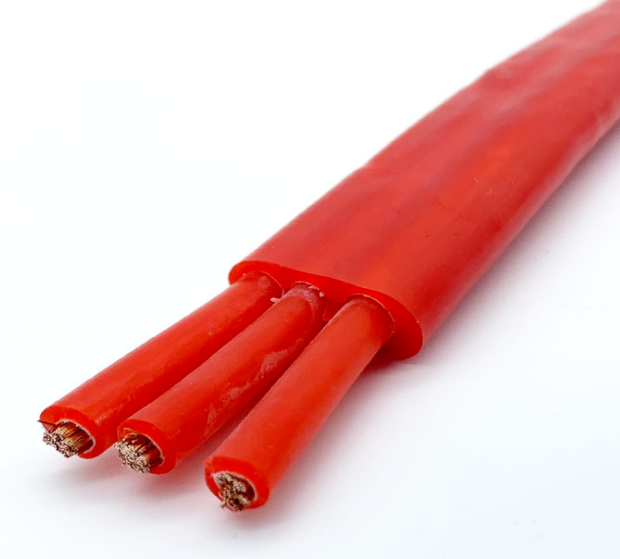

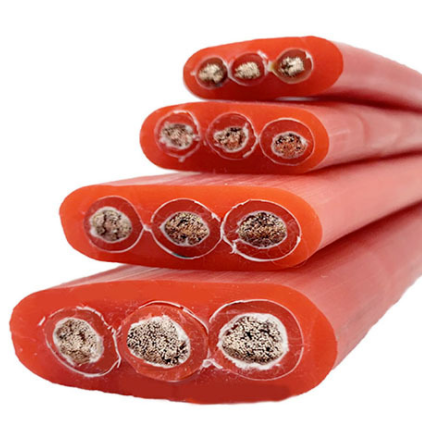

扁平軟電纜YGCB3*70+1*35
【詳細說明】
扁平軟電纜YGCB3*70+1*35廣泛應用于起重、運輸、機械、電氣、鋼鐵、醫(yī)藥、冶金、港口、礦山、物流、倉儲等行業(yè)的0.6kv/1kv及以下各種移動動力裝置的電源連接及控制、信號、照明等。
扁平軟電纜YGCB3*70+1*35特性：
1、額定電壓U0/U：0.6/1kv
2、電纜允許工作溫度范圍：硅橡膠-60℃~+180℃；氟塑料-60℃~+200℃
3、短路時（長持續(xù)不超過5S）電纜導體的高溫度不超過250℃。
4、電纜敷設溫度應不低于-20℃。
5、電纜敷設時的小彎曲半徑為電纜小邊長度的10倍。
扁平軟電纜YGCB3*70+1*35規(guī)格：
|
標稱截面 |
導體直徑 |
J緣厚度 |
護套厚度 |
間距 |
電纜外徑 |
重量kg |
|
4×1 |
1.29 |
0.8 |
1.6 |
1 |
17.76×6.09 |
225 |
|
6×1 |
1.29 |
0.8 |
1.6 |
1 |
25.54×6.09 |
360 |
|
8×1 |
1.29 |
0.8 |
1.6 |
1 |
33.32×6.09 |
380 |
|
4×1.5 |
1.56 |
1 |
1.6 |
1 |
20.44×6.76 |
291 |
|
6×1.5 |
1.56 |
1 |
1.6 |
1 |
29.56×6.76 |
360 |
|
8×1.5 |
1.56 |
1 |
1.6 |
1 |
38.68×6.76 |
469 |
|
4×2.5 |
2.05 |
1.4 |
1.6 |
1.5 |
27.1×8.05 |
333 |
|
6×2.5 |
2.05 |
1.4 |
1.6 |
1.5 |
39.8×8.05 |
536 |
|
8×2.5 |
2.05 |
1.4 |
1.6 |
1.5 |
52.5×8.05 |
608 |
|
4×4 |
2.6 |
1.8 |
1.7 |
1.7 |
33.3×9.6 |
457 |
|
6×4 |
2.6 |
1.8 |
1.7 |
1.7 |
49.1×9.6 |
790 |
|
4×6 |
3.15 |
2 |
1.9 |
2.0 |
38.4×11.5 |
615 |
|
6×6 |
3.15 |
2 |
1.9 |
2.0 |
56.7×11.5 |
1098 |
|
3×10 |
4.4 |
2.5 |
2.4 |
2.4 |
37.8×14.2 |
702 |
|
6×10 |
4.4 |
2.5 |
2.4 |
2.4 |
73.2×14.2 |
1428 |
|
3×25 |
6.81 |
2.8 |
2.7 |
2.8 |
48.23×17.81 |
1645 |
|
6×25 |
6.81 |
2.8 |
2.7 |
2.8 |
93.86×17.81 |
3325 |
|
4×35 |
7.9 |
3 |
3 |
3 |
70.6×19.9 |
2181 |
|
3×50 |
9.2 |
3.2 |
3.1 |
3.4 |
59.8×21.8 |
2681 |
|
4×50 |
9.2 |
3.2 |
3.1 |
3.4 |
78.8×21.8 |
3158 |
|
3×70 |
12.6 |
3.4 |
3.3 |
3.8 |
72.4×26 |
2878 |
|
3×120 |
15.4 |
3.8 |
3.07 |
4.2 |
84.8×30.4 |
5157 |
|
3×150 |
16.4 |
4 |
4.1 |
4.4 |
90.2×32.6 |
6171 |
扁平軟電纜YGCB3*70+1*35技術參數：
成品電纜J緣線芯的J緣電阻：成品電纜J緣線芯的J緣電阻，換算到電纜長度為1km和溫度為20℃時，導電線芯截面在50mm2及以下的應不小于50兆歐，70-185mm2的應不小于35兆歐
